Бестраншейная санация и бентонит: как выбрать раствор под метод восстановления

При бестраншейной санации трубопроводов важно, насколько точно буровой раствор подогнан под метод восстановления и геологию. От этого напрямую зависят тяговые усилия, сохранность новой трубы и устойчивость стенок канала. Один и тот же бентонит не может быть оптимальным для разрушения старой трубы с протяжкой новой, для «трубы в трубе» и для деформируемых лайнеров — метод диктует приоритет свойств. Ниже — разбор основных методов санации и того, как соотнести их с типами бентонита и полимерными добавками для ГНБ линейки BENTOLUX HORIZONT.

Четыре метода и требования к раствору

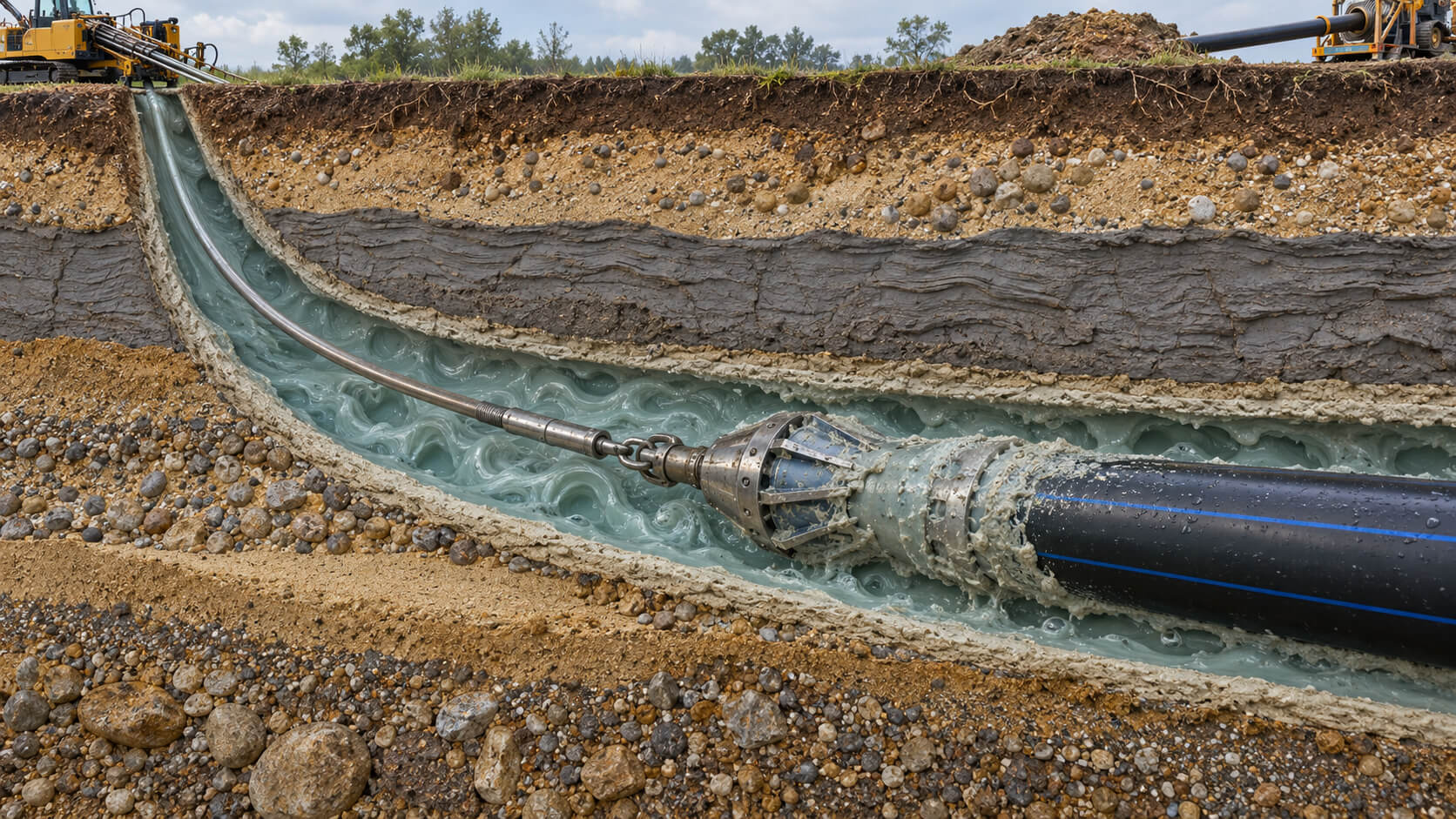

Разрушение старой трубы с протяжкой новой (pipe bursting)

При pipe bursting разрушающая головка расширяет полость, а новая труба протягивается следом. Ключевая задача раствора здесь — не столько «крепить стенки» в классическом смысле, сколько обеспечивать смазку кольцевого пространства за расширителем и удерживать во взвеси обломки старой трубы. Международная практика прямо указывает: подача бентонитового или полимерного раствора в кольцевое пространство за разрушающей головкой снижает силы трения, которые в противном случае могут приблизить тяговое усилие к пределу возможностей установки. Типичная ошибка — использовать базовый бентонитовый раствор «для всех установок» без учета диаметра трубы, геологии и уровня грунтовых вод; в большинстве случаев основу раствора составляет именно бентонит, а добавки лишь усиливают смазывающий эффект.

Что критично для бентонита в pipe bursting: высокая несущая способность при умеренной вязкости (чтобы удерживать крупные обломки, но не «запирать» циркуляцию), устойчивость к загрязнению шламом и способность сохранять смазывающие свойства в обводненных условиях.

«Труба в трубе» (relining / slip lining)

При relining новая труба протягивается внутри существующей без ее разрушения. Раствор в этом случае работает прежде всего как смазка в кольцевом зазоре и как среда, предотвращающая повреждение поверхности новой трубы при протяжке. Практические руководства подчеркивают: труба должна попадать в скользкий смазывающий раствор, а не протаскиваться «на сухую», иначе возрастает риск повреждения полимерного лайнера. Для relining особенно важна стабильность суспензии во времени — раствор находится в кольцевом пространстве дольше, чем при проходке, и не должен расслаиваться до завершения протяжки. Тиксотропность (способность восстанавливать структуру после перемешивания) здесь ценнее, чем максимальная вязкость «в моменте».

Протяжка гибкой предварительно сжатой трубы (swage lining, U-liner, roll-down)

При swage lining и U-liner полиэтиленовая труба деформируется (сжимается или складывается), протягивается в старую и затем восстанавливает форму. Раствор должен обеспечивать предсказуемую смазку на всем пути протяжки. Резкие скачки вязкости или водоотдачи недопустимы: они меняют усилие протяжки и могут привести к повреждению деформированного лайнера. Требования здесь ближе к relining, но с более жестким акцентом на стабильность реологии: раствор не должен «густеть» или «разжижаться» непредсказуемо в процессе протяжки.

Пилотное бурение под санацию (подготовка трассы)

В части проектов санации сначала выполняется пилотная скважина — например, для замены поврежденного участка или обхода фрагмента. Здесь раствор выполняет уже знакомые функции ГНБ (крепление стенок, вынос шлама, охлаждение инструмента), но с поправкой на стесненные условия и близость существующих коммуникаций. В таких случаях часто требуются составы, устойчивые к жесткой воде и способные работать в смешанных грунтах без сложной перенастройки рецептуры.

Какой бентонит под какой метод санации выбрать

Выбор материала зависит от геологии, диаметра, длины перехода и ожидаемого тягового усилия.

Полная линейка бентонитов для ГНБ с техническими характеристиками каждой марки собрана на отдельной странице:BENTOLUX HORIZONT — бентониты для ГНБ.

Две ошибки в выборе раствора, которые чаще всего срывают санацию

Ошибка 1: «чистый» бентонит в обводненных или сыпучих грунтах при pipe bursting. В плывунах и водонасыщенных песках вода уходит в грунт быстрее, чем формируется фильтрационная корка. Шлам не удерживается, тяговое усилие растет. Обычный бентонит в такой ситуации работает на пределе своих возможностей. Решение — PR как бентонит, специально позиционированный для водо-насыщенных песков и супесей, либо база (UN или TN Premium) в паре с PAC-HV для контроля водоотдачи. PAC-HV эффективна в растворах на всех типах жидкости затворения, включая минерализованную воду, и устойчива до 140 °C.

Ошибка 2: ставка только на вязкость при relining и swage lining. Высокая вязкость сама по себе не гарантирует низкого трения. Если раствор «густой», но не обладает достаточной смазывающей способностью, новая труба идет с повышенным сопротивлением. Для снижения трения при relining и swage lining можно использовать Lub-Ultra, также в линейке HORIZONT есть и другой инструмент: VIS — биополимер ксантанового типа, который, помимо повышения тиксотропии и несущей способности, обеспечивает синергетический эффект с другими химреагентами марки HORIZONT — уменьшение липкости и коэффициента трения. Для задач с остановками и сложнофракционными грунтами VIS может быть более обоснованным выбором, чем только смазка. Параллельно стоит оценивать не только условную вязкость, но и поведение раствора в кольцевом зазоре: способность удерживать частицы при остановках и быстро восстанавливать структуру после возобновления движения.

Когда бентонита недостаточно помогают полимеры

Бентонит — структурообразователь; полимеры модифицируют его свойства под конкретную задачу. При санации они нужны не «для экзотики», а чтобы удержать стабильность раствора там, где бентонит работает на пределе: с обломками старой трубы, грунтовыми водами и длительными протяжками.

• PAC-HV (полианионная целлюлоза) — контроль водоотдачи и вязкости. Эффективна в растворах на любой воде затворения, включая жесткую и минерализованную, устойчива до 140 °C. При санации особенно полезна в обводненных грунтах и при длительных протяжках, когда раствор долго остается в кольцевом пространстве.
• PHPA (частично гидролизованный полиакриламид) — инкапсулянт выбуренной породы. Заключает в оболочку склонные к разбуханию глинистые частицы, предотвращает налипание на инструмент и сужение канала. Актуален при санации в активных глинах и сланцах, где обломки старой трубы смешиваются с набухающим шламом.
• Lub-Ultra — смазка, снижающая трение и увеличивающая крутящий момент. Для relining, swage lining и pipe bursting — прямой способ снизить тяговое усилие без радикального изменения рецептуры бентонита.
• VIS (биополимер ксантанового типа) — повышает тиксотропность и несущую способность раствора при незначительном росте вязкости. Полезен в сложнофракционных грунтах (песок, гравий, щебень), а также при работах с остановками, когда важно, чтобы раствор «держал» шлам в период без циркуляции. Отдельная сильная сторона VIS, которую стоит учитывать при санации в условиях соленых грунтовых вод или использования минерализованной воды затворения, — обеспечение стабильности бурового потока при работе с минерализованной и соленой водой

Чек-лист: как выбрать раствор под свой проект санации

1. Какой метод восстановления используется? Pipe bursting требует несущей способности и удержания обломков; relining и swage lining — стабильной смазки и тиксотропности; пилотное бурение — универсальности и устойчивости к воде.
2. Каков грунт вокруг старой трубы? Водонасыщенный песок или плывун → UN или база + PAC-HV. Стабильная глина → TN или PR. Смешанные грунты → PR как универсальный выбор.
3. Есть ли риск загрязнения раствора обломками старой трубы? Если да — выбирайте бентонит с хорошей выносящей способностью (TN Premium, PR) и предусмотрите ступень очистки раствора.
4. Какова длина протяжки и ожидаемое тяговое усилие? Для длинных протяжек и больших диаметров — TN Premium или PR с высокой несущей способностью; для коротких типовых — MX или TN.
5. Какая вода доступна на объекте? При жесткости выше 350 ppm MX требует водоподготовки (кальцинированная сода), тогда как PR и UN устойчивы к жесткой воде «из коробки».
6. Нужна ли дополнительная смазка? Для relining, swage lining и pipe bursting — рассмотрите Lub-Ultra в дополнение к бентониту.

Если после чек-листа остаются сомнения, отправной точкой может служить полная линейка бентонитов для ГНБ:BENTOLUX HORIZONT. Для подбора под конкретный объект также можно запросить технологическую карту раствора.

Заключение

При бестраншейной санации раствор определяется методом восстановления. Pipe bursting требует несущей способности и удержания шлама; «труба в трубе» — стабильной смазки и тиксотропности; swage lining — предсказуемой реологии. Внутри линейки BENTOLUX HORIZONT эти задачи закрываются разными марками бентонита для ГНБ и полимерными добавками для горизонтально-направленного бурения — материалы важно выбирать не «по цене за тонну», а под метод и грунт.
