Технология приготовления бентонитовых растворов для горизонтально направленного бурения

Успех бестраншейной прокладки коммуникаций методом горизонтально направленного бурения зависит в том числе от качества используемого бурового раствора. Бентонитовые смеси выполняют сразу несколько важных функций: они выносят шлам из забоя, охлаждают буровой инструмент, стабилизируют стенки скважины и снижают трение при протягивании трубопровода.

Технология приготовления раствора — многоступенчатый физико-химический процесс, где важна последовательность, качество воды, используемых материалов и время перемешивания.

Физико-химические свойства бентонита

Бентонит представляет собой глинистый минерал, преимущественно монтмориллонит. Его уникальность для ГНБ заключается в слоистой кристаллической решетке, способной к межпакетному набуханию. При контакте с водой молекулы проникают между слоями, заставляя частицы глины увеличиваться в объеме.

Это свойство превращает сухой порошок в тиксотропный гель. В состоянии покоя раствор удерживает частицы выбуренной породы во взвешенном состоянии и не дает стенкам скважины обрушиться. При возобновлении циркуляции (воздействии сдвиговых нагрузок) гель снова переходит в текучее состояние.

Основные этапы приготовления раствора

Процесс затворения (приготовления) бурового раствора происходит непосредственно перед началом бурения пилотной скважины и продолжается на всех этапах расширения. Для эффективного смешивания используется специальное оборудование — гидроэжекторные смесители и механические миксеры, работающие в паре с емкостями для хранения.

Технологическая цепочка приготовления выглядит следующим образом:

1. Подготовка воды. В емкость заливается расчетный объем технической воды. Включается насос, и вода начинает циркулировать по замкнутому контуру.
2. Коррекция свойств воды. На этом этапе вводятся химические реагенты для умягчения воды и доведения уровня pH до оптимальных значений (8–10).  Для снижения жесткости (удаления ионов кальция и магния) чаще всего используется кальцинированная сода (Na₂CO₃), которая также поднимает pH.

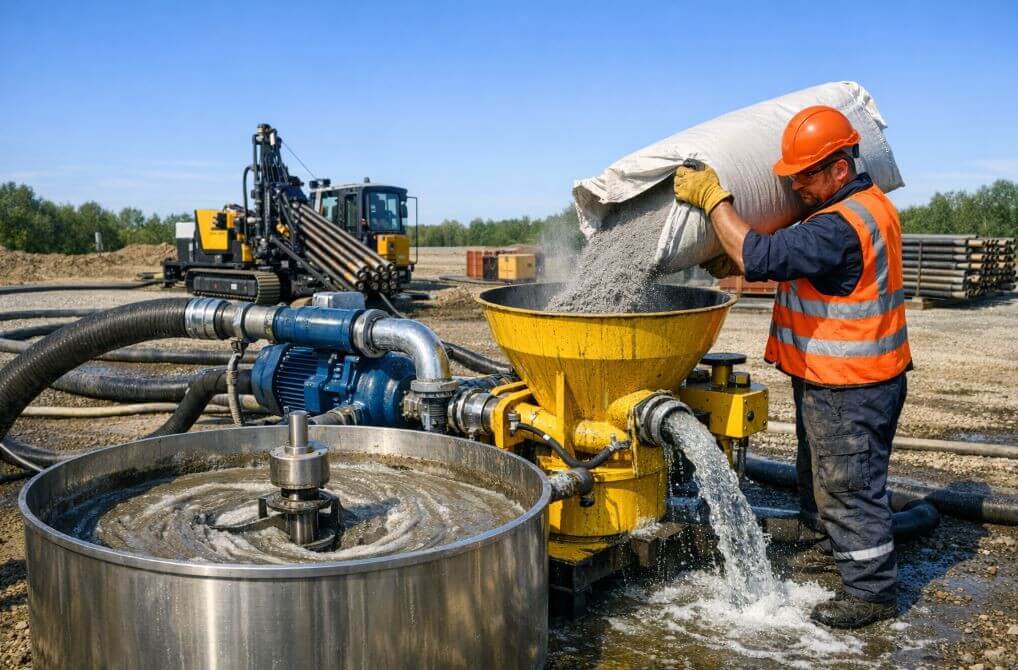

3. Вводится бентонит для ГНБ. Сухой порошок засыпается в воронку гидроэжектора. Благодаря создаваемому разрежению, бентонит подхватывается струей воды и интенсивно перемешивается в камере смешения.
4. Дозревание (гидратация). Раствор продолжает циркулировать по замкнутому контуру до полного раскрытия пакетов глины и набора технологических параметров. Первичное набухание и набор технологической вязкости происходит через 30 минут. Время полной гидратации не менее 10 минут. Зависит от марки бентонита.
5. Вводятся присадки для ГНБ. После гидратации бентонита (не раньше!) вводятся специализированные полимеры и химические добавки, предназначенные для снижения фильтрации или повышения смазывающей способности.

Важно: Нарушение порядка добавления компонентов является самой частой причиной неэффективности раствора. Полимеры, добавленные до гидратации бентонита, могут заблокировать его активные центры, и набухания не произойдет.

Строгая последовательность ввода компонентов

Для получения стабильной суспензии необходимо придерживаться следующего порядка загрузки:

1. Вода (основа раствора).
2. Химические реагенты для подготовки воды (сода).
3. Бентонитовый порошок.
4. Специализированные полимерные добавки (ксантановая камедь, частично гидролизованный полиакриламид и др.).
5. Смазывающие добавки ПАВ

Требования к качеству воды затворения

Вода является не просто наполнителем, а активной средой. Ее параметры критически влияют на способность бентонита к набуханию. Использование неподготовленной воды с высоким содержанием солей может привести к тому, что бентонит не гидратируется и просто выпадет в осадок.

Основные контролируемые параметры воды:

• Температура не ниже +4°С. Холодная вода замедляет процесс гидратации, но не делает его невозможным. Кипяток использовать не рекомендуется.
• Жесткость — допустимое содержание солей жесткости (ионов кальция и магния) — не более 15 мг-экв/л. Жесткая вода препятствует набуханию глинистых частиц.
• Водородный показатель (pH) — оптимальный диапазон находится в слабощелочной зоне — от 8 до 10. Если pH ниже 7 (кислая среда), гидратация резко замедляется. Для повышения pH используется кальцинированная сода (Na₂CO₃).
• Условная вязкость контролируется с помощью воронки Марша. Время истечения 1 кварты (около 946 мл) чистой воды, пригодной для затворения, при идеальных условиях должно составлять 26 ± 0,5 секунда. Однако на практике в полевых условиях из-за незначительных отклонений в геометрии конкретной воронки (износ, деформация), температуры воды (холодная вода течет медленнее) или субъективности оператора при замере, показатель 27 или даже 28 секунд не является критичным и не всегда свидетельствует о загрязнениях.

Контроль параметров готового бурового раствора

В процессе бурения свойства раствора непрерывно меняются из-за поступления в него активной глины или песка. Поэтому параметры контролируются как сразу после приготовления, так и непосредственно в рабочей емкости (миксере) буровой установки.

Значение параметров (плотность, вязкость, фильтрация и т.д.) для бурения, особенно для ГНБ, обычно определяются проектом или технологическим регламентом, исходя из конкретных грунтовых условий.

Последствия нарушения технологии

Экономия на контроле качества или попытка ускорить процесс гидратации часто приводят к серьезным авариям. Нарушение технологии приготовления бентонитового раствора влечет за собой:

• Прихват бурового инструмента. Недостаточная несущая способность раствора приводит к тому, что выбуренная порода оседает вниз, заклинивая буровую головку и штанги.
• Гидроразрыв и выход раствора на поверхность. Чрезмерно высокая вязкость и плотность могут создать избыточное давление в затрубном пространстве.
• Обрушение стенок скважины. Плохая смазывающая способность увеличивает крутящий момент, что может привести к поломке тяговых элементов.
• Обжим и повреждение протягиваемой трубы. Нестабильный ствол скважины создает точечные нагрузки на полиэтиленовую или стальную трубу.

Качественный бентонитовый раствор — это результат строгого соблюдения рецептуры, правильной последовательности смешивания и постоянного мониторинга параметров на всех этапах проходки.
